框架斷路器（以下簡稱“斷路器”）是電力系統中重要的保護設備，廣泛應用于低壓配電系統中。其主要功能是自動切斷電路，防止過載、短路等故障引發更嚴重的電力設備損壞，確保電力系統的安全和穩定運行。本文將從框架斷路器的定義、工作原理、類型、應用及其發展趨勢等方面進行詳細探討。
一、框架斷路器的定義與作用

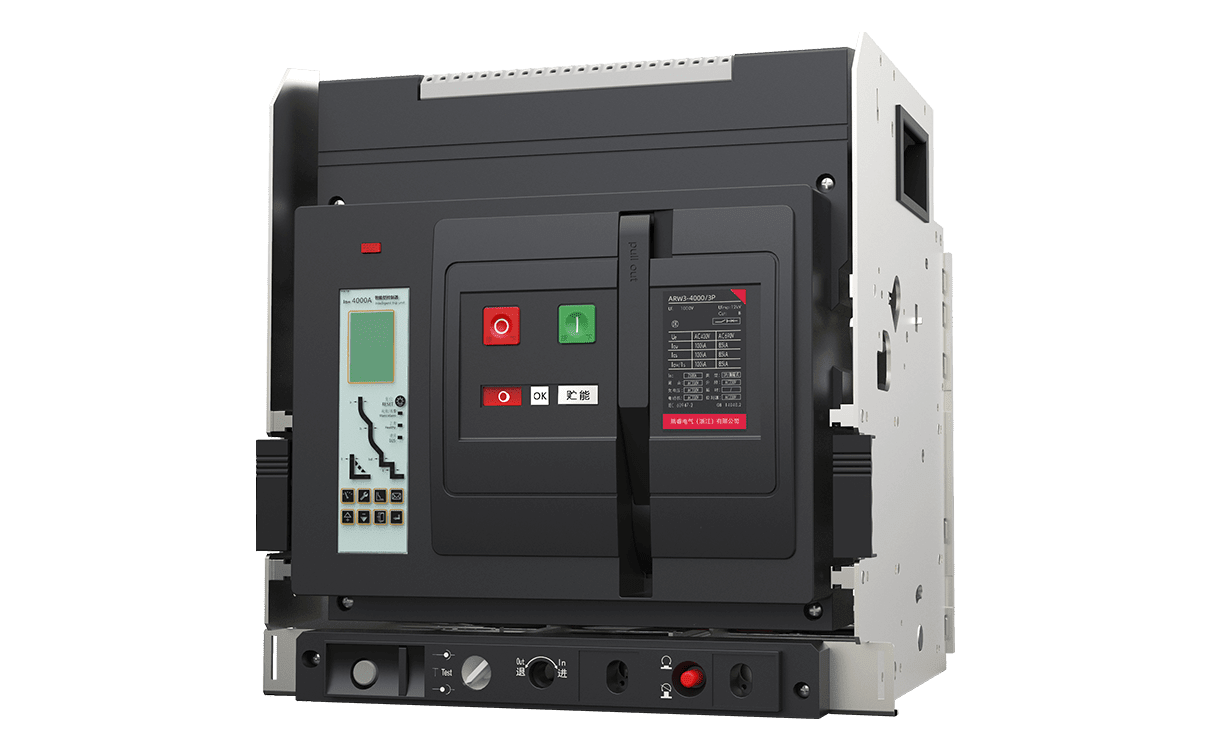

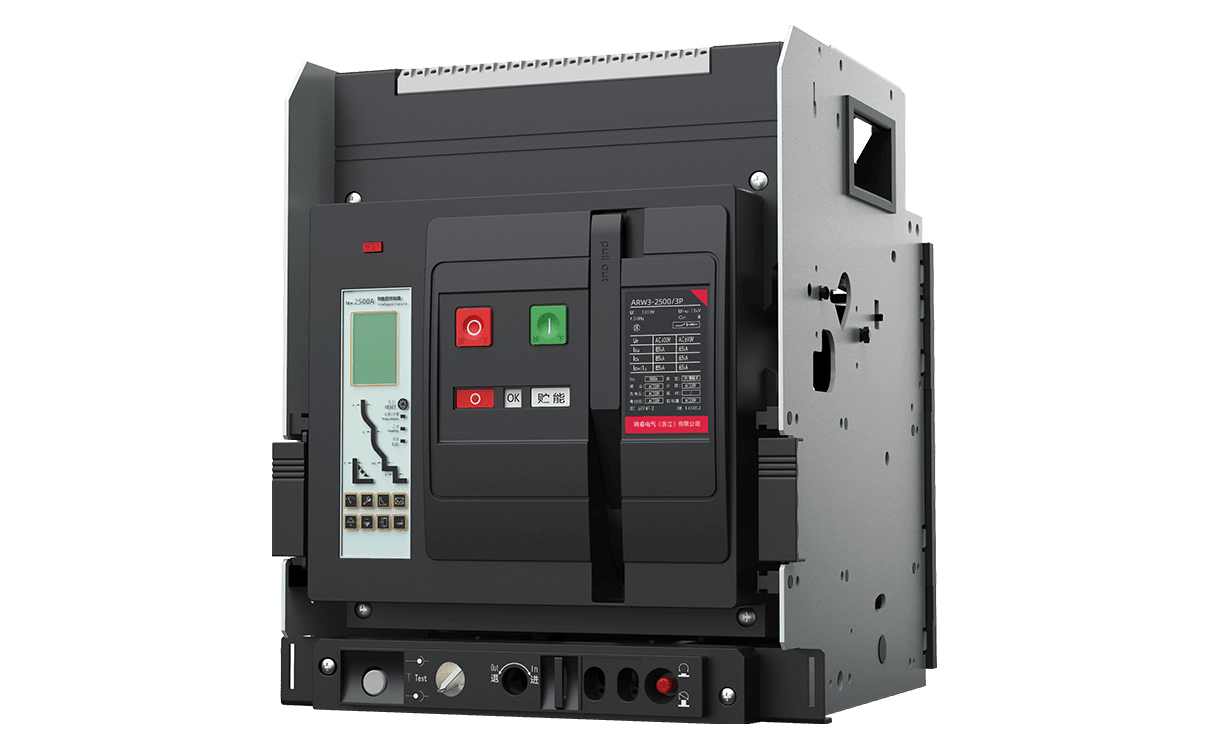

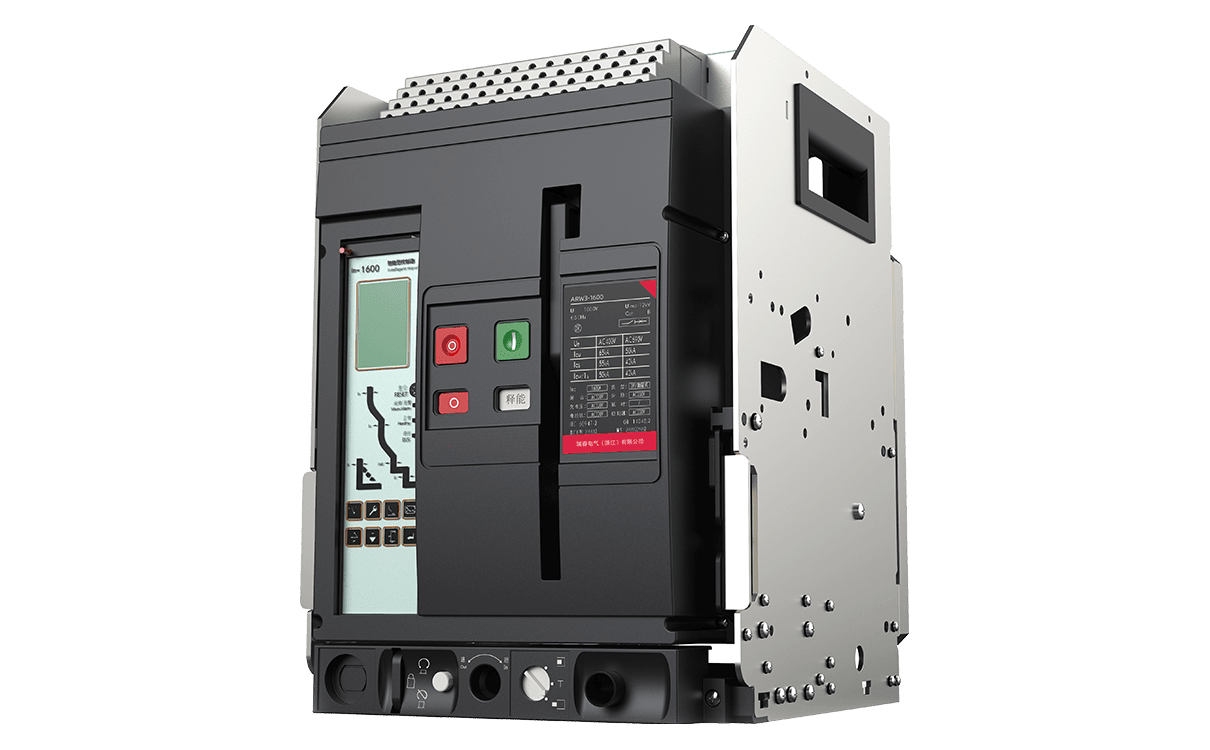

框架斷路器是一種帶有框架結構的電氣開關設備，能夠在電流異常或電路故障時快速切斷電流，防止電力系統受到損壞。它通常由斷路器本體、操作機構、脫扣器等部件組成，可以在發生過載、短路等故障時自動斷開電路，起到保護電力設備和人身安全的作用。
在電力系統中，框架斷路器被廣泛應用于電力配電、輸電以及工業設備中。它能夠有效避免電流過大導致的設備損壞，減少因電力故障而產生的經濟損失與安全隱患。
二、框架斷路器的工作原理
框架斷路器的工作原理主要依靠其內部的脫扣器。當電路發生過載或短路故障時，脫扣器會快速響應并啟動斷路器的操作機構，使得電流通路被切斷，避免電力系統繼續處于故障狀態。框架斷路器的脫扣器可以分為熱脫扣和磁脫扣兩種方式。
熱脫扣：當電流超過額定值時，斷路器內的熱脫扣裝置（如雙金屬片）會因熱膨脹作用發生彎曲，進而觸發斷路器脫扣動作，從而切斷電流。熱脫扣適用于過載保護。
磁脫扣：磁脫扣裝置主要依賴電流的磁效應。當電流短路時，電流迅速增大，產生的磁場會激活脫扣器，使得斷路器立即跳閘，防止短路電流繼續流過電路。
通過這兩種方式，框架斷路器能夠迅速響應電流異常并及時切斷電路，起到保護作用。
三、框架斷路器的分類
根據不同的使用需求和工作環境，框架斷路器有多種類型，常見的分類有以下幾種：
